一.產品概述
ZKHH-DF 德?tīng)査土髁坑?jì)是勻速管流量計的一種，屬于是運用差壓式的工作原理，插入式的安裝方法設計
而成的一種流量傳感器。德?tīng)査土髁坑?jì)通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）
平均后形成了差壓，進而可以計算出質量流量或體積流量。
德?tīng)査土髁坑?jì)是眾多巴類流量計的一種，根據測量管的形狀、材質與開孔取壓方式的不同，主要
阿牛巴流量傳感器、威力巴流量傳感器與德?tīng)査土髁總鞲衅鳌?/p>
二、產品適用范圍：
1、 公稱直徑：25mm≤DN≤6000mm；
2、 公稱壓力：PN≤25MPa；
3、 介質溫度：t≤650℃；
4、 精度等級：0.5級，1級，1.5級。
三、結構形式：
德?tīng)査土髁坑?jì)是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，該傳感器通過探頭（或探針）取壓，
探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約ф20，取壓孔低壓孔徑ф8）。在檢測桿迎流面上
設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據
總壓與靜壓的差壓值，計算流經管道流量。
四、德?tīng)査土髁坑?jì)與威力巴流量的比較：
德?tīng)査土髁坑?jì)和威力巴流量計都是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的
有效截面積的乘積來確定流量的。
1、探頭截面形狀：威力巴為子彈頭形，德?tīng)査蜑轭?lèi)菱形，菱形截流能使高壓、低壓區的分界更明顯。
2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德?tīng)査土髁坑?jì)的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。因此，在相同管徑和流速條件下，德?tīng)査吞筋^產生的差壓較
威力巴探頭的要大一些，約大20%～40%。這是德?tīng)査土髁坑?jì)的顯著優點。
五、均速管流量計測量桿截面圖：
六、德?tīng)査土髁坑?jì)的類型：
 |
|
|
||||||||||||
|
德?tīng)査土髁總鞲衅?/p> |
一體式德?tīng)査土髁坑?jì) |
管段式德?tīng)査土髁坑?jì) |
||||||||||||
|
七.均速管流量計安裝示意圖： |
||||||||||||||
 |
|
|
|
|||||||||||
|
圓形單端固定 |
圓形雙端固定 |
菱形單端固定 |
菱形雙端固定 |
|||||||||||
|
注意事項 |
圖例 |
|||||||||||||
|

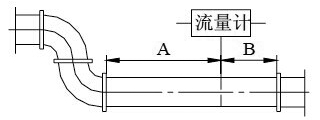

1.流量計上游有90°彎頭 保證流量計的前直管段A≥7D，后直管段B≥3D |
|
|||||||||||||
 |
||||||||||||||
|
2.擴管的安裝： 保證流量計的前直管段A≥8D，后直管段B≥3D |
|
|||||||||||||
|
3.縮管的安裝： 保證流量計的前直管段A≥8D，后直管段B≥3D |
|
|||||||||||||
|
4.流量計上游同一平面有兩個90°彎頭： 保證流量計的前直管段A≥9D，后直管段B≥3D |
|
|||||||||||||
|
5.流量計上游不同平面有兩個90°彎頭： 保證流量計的前直管段A≥19D，后直管段B≥4D |
 |
|||||||||||||
|
6.流量計有閥門 保證流量計的前直管段A≥24D，后直管段B≥4D |
|
|||||||||||||
|
八、德?tīng)査土髁坑?jì)選型表： |
||||||||||||||
|
ZKHH-DF |
均速管流量計 |
|||||||||||||
|
類型 |
ANB |
阿牛巴流量傳感器 |
||||||||||||
|
HLV |
威力巴流量傳感器 |
|||||||||||||
|
DF |
德?tīng)査土髁總鞲衅?/p> |
|||||||||||||
|
測量介質 |
Q |
氣體 |
||||||||||||
|
Z |
蒸汽 |
|||||||||||||
|
Y |
液體 |
|||||||||||||
|
流體溫度 |
2 |
＜200℃ |
||||||||||||
|
5 |
＜500℃ |
|||||||||||||
|
流體壓力 |
1 |
≤1.6MPA |
||||||||||||
|
2 |
≤4.0MPA |
|||||||||||||
|
3 |
≤6.3MPA |
|||||||||||||
|
4 |
≤10.0MPA |
|||||||||||||
|
5 |
≤25.0MPA |
|||||||||||||
|
測量桿結構 |
A |
圓形單端固定 |
||||||||||||
|
B |
圓形雙端固定 |
|||||||||||||
|
C |
菱型單端固定 |
|||||||||||||
|
D |
菱型雙端固定 |
|||||||||||||
|
E |
橢圓形單端固定 |
|||||||||||||
|
F |
雙桿形單端固定 |
|||||||||||||
|
連接方式 |
L |
螺紋 |
||||||||||||
|
D |
法蘭 |
|||||||||||||
|
口徑 |
圓管DN口口口mm、方管口口*口口mm |
|||||||||||||
|
附加選項 |
F |
帶可拆卸安裝球閥 |
||||||||||||
|
J |
帶截止閥 |
|||||||||||||
|
L |
帶冷凝管 |
|||||||||||||
|
S |
帶三閥組 |
|||||||||||||
|
CB |
差壓變送器 |
|||||||||||||
|
XJ |
流量積算儀 |
|||||||||||||
|
BC |
溫壓補償帶溫度與壓力傳感器 |
|||||||||||||
